隨著全光網絡向超高速、超大容量、智能化方向演進，傳統光開關技術已難以滿足納秒級切換、千級端口擴容、低損耗傳輸?shù)雀叨诵枨?。熱光效?yīng)光開關、全息光柵光開關、液體光柵光開關等新型技術應運而生，成為推動光網絡升級的核心動力。本文將詳解三類新型光開關技術，結合行業發展趨勢，分析其應用前景與選型要點。

一、熱光效應光開關：小型集成化的優選方案

1.技術原理與分類

熱光效應光開關利用材料的熱光特性——溫度變化導致折射率改變，進而調整光信號的傳輸路徑或相位，實現光路切換。目前主流分為兩類：

（1）干涉儀光開關

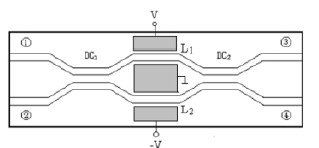

核心基于馬赫-曾德爾（Mach-Zehnder）干涉原理，采用硅材料制造。輸入光被分為兩路，在兩根平行光波導中傳輸，其中一根波導通過加熱改變折射率，導致兩路光相位差變化，利用破壞性干涉實現光信號關斷或切換。

（2）數字光開關

核心為Y型分路器結構，通過加熱Y型分支改變材料折射率，阻止光信號沿該分支傳輸，實現“開/關”控制。其最大特點是狀態穩定，加熱至設定溫度后，無論開/關狀態均保持一致性能。

2.核心優缺點

干涉儀光開關

1.      優點：結構緊湊，適合集成化部署，可與其他光器件（如AWG）集成；

2.      缺點：對光波長敏感，需嚴格溫度控制，否則會導致相位偏移，影響切換準確性。

數字光開關

3.      優點：性能穩定，開/關狀態一致性強，1×2等小型矩陣成本較低；

4.      缺點：擴容能力有限，大容量矩陣需多芯片集成，損耗疊加明顯。

共性優缺點

5.      共同優點：體積小、重量輕，適合小型化設備；制造工藝相對簡單，小型矩陣成本可控；

6.      共同缺點：功耗較高（依賴加熱維持狀態）；大容量場景下插損較大，64×64矩陣仍處于研發階段。

3.應用場景與技術進展

熱光效應光開關主要應用于小容量、集成化場景：

7.      光上下復用器（OADM）：與陣列波導光柵（AWG）集成，實現單波長靈活調度；

8.      接入網光路切換：1×2、2×2矩陣適配用戶側接入需求；

9.      集成光模塊：作為模塊內置光路切換組件，提升設備集成度。

目前技術進展聚焦于材料優化——阿爾卡特牽頭的研發團隊正在開發硅-聚合物復合技術，用低損耗硅作為波導，聚合物隔離熱量以降低功耗，該產品仍處于研發階段。主流供應商包括NTTElectronics、JDSU、Corning、Alcatel等。

二、全息光柵光開關：高速大容量的未來方向

1.工作原理

全息光柵光開關通過在晶體內部生成電子供能的布拉格光柵，實現光路切換。加電時，布拉格光柵激活，將入射光反射至目標輸出端口；斷電時，光柵消失，光信號直接穿透晶體傳輸。其核心優勢在于無機械活動部件，依賴光學反射原理實現高速切換。

2.核心優缺點

優點

10.    升級能力極強：可輕松組成成千端口的交換矩陣，滿足骨干網未來擴容需求；

11.    開關速度極快：切換時間僅需數ns，完美適配光分組交換、光路由器等超高速場景；

12.    可靠性高：無機械活動部件，避免摩擦、磨損問題，長期穩定性卓越；

13.    低損耗且穩定：240×240端口矩陣插損低于4dB，端到端重復性好，利于網絡功率預算。

缺點

14.    功耗較大：布拉格光柵激活需高電壓供電，能耗高于傳統光開關；

15.    應用場景受限：更適合單個波長交換，多波長場景下需額外適配；

16.    技術門檻高：核心工藝集中在少數廠商，產業鏈成熟度有待提升。

3.應用場景與供應商

全息光柵光開關是未來超高速光網的核心候選技術，主要應用于：

17.    骨干網光路由器：納秒級切換支持光分組交換；

18.    超大型數據中心：千級端口滿足海量服務器光路調度；

19.    5G承載網核心節點：適配高速數據傳輸與動態路由調整。

目前核心供應商為TrellisPhotonics公司，廣西科毅光通信（www.m.xiaohuo199.com）也在跟進該技術研發，計劃推出低功耗版本全息光柵光開關，適配5G承載網需求。

三、液體光柵光開關：波長選擇性的創新方案

1.工作原理

液體光柵光開關是液晶技術與電子全息技術的融合產物，核心基于布拉格光柵原理，僅由Digilex公司掌握核心技術。其工作邏輯與全息光柵相反：

20.    加電時，光柵結構消失，晶體全透明，光信號直接通過波導；

21.    斷電時，光柵激活，將特定波長的光信號反射至輸出端口。

該技術的核心優勢是“波長選擇性”，可從多波長光信號中精準提取單個波長并實現交換，無需額外濾波器。

2.核心優缺點

優點

22.    開關時間短：響應速度快于傳統液晶光開關，滿足中高速切換需求；

23.    插入損耗極低：插損小于1dB，遠優于液晶、MEMS等技術；

24.    波長選擇性強：無需額外器件即可實現單波長交換，適配OADM設備核心需求；

25.    結構緊湊：融合兩種技術優勢，體積小、集成度高。

缺點

26.    技術壟斷嚴重：僅Digilex公司掌握核心工藝，采購與售后成本較高；

27.    擴容能力有限：目前主要適配小容量場景，千級端口實現難度大；

28.    環境適應性一般：液體材料對溫度、濕度敏感，需嚴格封裝保護。

3.應用場景與供應商

液體光柵光開關的核心優勢是波長選擇性，主要應用于：

29.    光上下復用設備（OADM）：單波長精準上下路，簡化設備結構；

30.    波分復用（WDM）系統：波長級光路切換，提升系統靈活性；

31.    光纖傳感網絡：特定波長信號切換，適配傳感數據傳輸。

目前唯一核心供應商為Digilex公司，廣西科毅光通信可提供基于該技術的OADM定制化解決方案，優化液體封裝工藝，提升環境適應性。

四、光開關行業發展趨勢與選型展望

1.行業核心發展趨勢

（1）大容量化

交換矩陣向千級端口（如1024×1024）演進，滿足骨干網、超大型數據中心的容量需求；

（2）高速化

開關時間向納秒級、皮秒級突破，適配光分組交換、5G/6G高速承載需求；

（3）低損耗化

插入損耗持續降低，目標控制在2dB以內，減少光放大器依賴，降低網絡成本；

（4）透明化與智能化

支持多波長、多協議、多調制方式兼容，結合AI實現光路動態優化與故障自愈；

（5）國產化替代加速

國內廠商在MEMS、熱光等技術路線上持續突破，逐步打破國外壟斷。

2.未來選型核心邏輯

32.    超高速場景（光分組交換、5G核心網）：優先選擇全息光柵光開關；

33.    波長選擇性場景（OADM、WDM系統）：液體光柵光開關為最優解；

34.    小型集成場景（接入網、光模塊）：熱光效應光開關性價比最高；

35.    現階段大容量場景（骨干網OXC）：MEMS光開關仍是成熟選擇；

36.    高可靠性場景（光纖保護、戶外基站）：噴墨氣泡光開關更具優勢。

廣西科毅光通信科技有限公司（www.m.xiaohuo199.com）作為國內光通信器件廠商，已形成“傳統技術+新型技術”的全產品布局，可根據用戶場景提供從選型咨詢到定制化生產的全流程服務，助力用戶搶占光網絡升級紅利。

新型光開關技術的突破，正在推動全光網絡向“超高速、超大容量、高可靠、智能化”方向邁進。熱光效應、全息光柵、液體光柵三大技術各有側重，分別適配不同場景需求。未來，隨著技術成熟度提升與成本下降，新型光開關將逐步替代傳統產品，成為光網絡的核心支撐。

對于行業用戶而言，需提前布局技術選型，結合自身業務增長規劃，選擇兼具“當前適配性”與“未來擴展性”的光開關方案。廣西科毅光通信將持續深耕光開關技術研發，為國內全光網絡建設提供更優質、更具性價比的產品與服務。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網 www.m.xiaohuo199.com 瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
