在信息技術高速發展的當下，光纖網絡、光纖傳感等技術已深度融入通信、能源、勘探等多個領域。光信號作為信息傳輸?shù)暮诵妮d體，其路徑切換與分配的穩定性，直接決定了整個光纖系統的運行效率——而光纖光開關，正是實現這一功能的關鍵器件。作為專業的光開關生產銷售商，廣西科毅光通信（官網：www.m.xiaohuo199.com）始終聚焦光通信器件的技術突破，基于行業痛點研發的高一致性光纖光開關，憑借精準的結構設計與穩定的性能，成為眾多光纖應用場景的優選方案。

一、光開關的行業價值與傳統產品痛點

光纖光開關是一種具備多端口光路轉換能力的器件，主要作用是對光纖傳輸線路中的光信號進行物理切換或邏輯操作——比如在數據中心中，它能將不同服務器的光信號分配到指定鏈路；在光纖傳感系統中，可實現多監測點的信號切換采集。隨著5G、云計算等技術的普及，市場對光開關的“一致性”要求越來越高：不僅需要單臺設備性能穩定，批量生產的每一臺設備，在驅動參數、光學損耗等指標上也需保持高度統一。

然而，傳統基于反射轉鏡的光開關，卻長期受限于結構設計的缺陷（如圖1所示）。這類光開關的N根光纖（含輸入與輸出光纖）會被統一穿入一根玻璃套管，看似簡潔的設計，實則隱藏三大問題：

1. 光纖位置隨機：玻璃套管內無固定定位結構，每臺設備的光纖位置都存在差異，導致反射轉鏡的驅動電壓/電流一致性差——同樣的切換需求，可能需要調整不同的驅動參數，增加了批量使用時的調試成本；

2.光纖角度與形態異常：多根光纖擁擠在套管內，易出現光纖扭曲、角度偏移的情況，直接導致各通道的插入損耗（光信號傳輸中的功率損失）與偏振相關損耗（不同偏振方向光信號的損耗差異）波動大，影響信號傳輸穩定性；

3.光纖間距不可控：套管內光纖間距無法精準控制，會造成光開關通道間的串?dāng)_（相鄰?fù)ǖ佬盘柛蓴_）一致性差，嚴重時可能導致信號誤碼，影響系統可靠性。

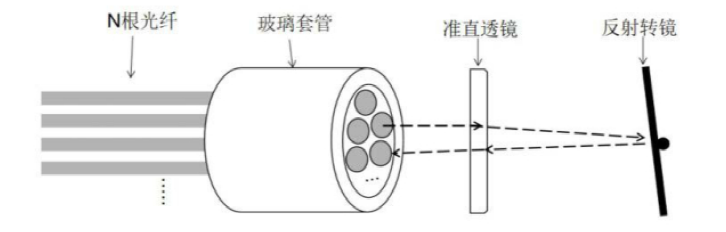

圖1 傳統基于反射轉鏡的光開關結構示意圖

二、高一致性光纖光開關的結構設計與核心部件

針對傳統產品的痛點，廣西科毅光通信設計出全新結構的高一致性光纖光開關。該產品主要由五大核心部件組成：N根光纖（N≥2）、光纖定位板、定位槽蓋板、準直透鏡與反射轉鏡，各部件協同作用，從源頭解決“一致性”問題（結構示意圖如圖2、圖3所示）。

1.光纖定位板與定位槽蓋板：精準固定，杜絕干擾

光纖定位板是保障“一致性”的核心部件——其上端面會預設N個獨立的光纖定位槽，槽型可根據需求設計為V型或U型（兩種槽型均能通過物理結構實現光纖的自動對中定位）。裝配時，N根光纖會一一對應嵌入這些定位槽，再通過定位槽蓋板與定位板配合，將光纖牢牢“夾”在槽內；最后用專用膠水將光纖、定位板、蓋板固定為一個整體（如圖2所示）。

這種設計的優勢在于：每根光纖都擁有獨立的“固定工位”，不會因擁擠導致扭曲或角度偏移；且光纖的相對位置由定位板的加工精度直接決定（加工誤差可控制在微米級），批量生產時，每臺設備的光纖位置、間距都能保持高度統一，從根本上避免了傳統產品的隨機性問題。

2.光纖端面處理：降低信號損耗

為進一步提升光學性能，產品對光纖面向準直透鏡的端面進行了兩項特殊處理：一是端面拋光，確保光信號出射時的平整度，減少因端面粗糙導致的散射損耗；二是鍍增透膜，通過膜層的光學特性，降低光信號在端面的反射損耗——兩項處理結合，可將光纖端面的光損耗控制在極低水平，為后續信號傳輸?shù)於ɑA(chǔ)。

3.準直透鏡：實現光信號的精準轉換

準直透鏡位于光纖定位板與反射轉鏡之間，其核心作用是將光纖出射的發散光轉換為平行光（準直光），同時將反射轉鏡返回的平行光聚焦回光纖。

為適配不同應用場景，產品支持三種透鏡類型選擇：

1.      球面透鏡：成本較低，適合對精度要求適中的場景（如普通光纖傳感系統）；

2.      非球面透鏡：成像質量更高，可減少球差，適合高帶寬光纖網絡；

3.      漸變折射率透鏡：體積小巧，適合集成化程度高的設備（如小型光測試儀器）。

4.反射轉鏡：靈活切換光路

反射轉鏡是實現光路切換的“執行部件”，產品提供兩種類型可選：傳統機械式轉動反射鏡（可靠性高，適合高負載場景）與新型MEMS反射轉鏡（微機電系統結構，體積小、響應速度快，適合高頻次切換場景）。無論選擇哪種類型，由于光纖位置已通過定位板精準固定，轉鏡只需轉動固定角度，即可實現光信號的穩定切換——批量生產時，每臺設備的轉鏡驅動參數（電壓/電流）可保持高度一致，大幅降低調試難度。

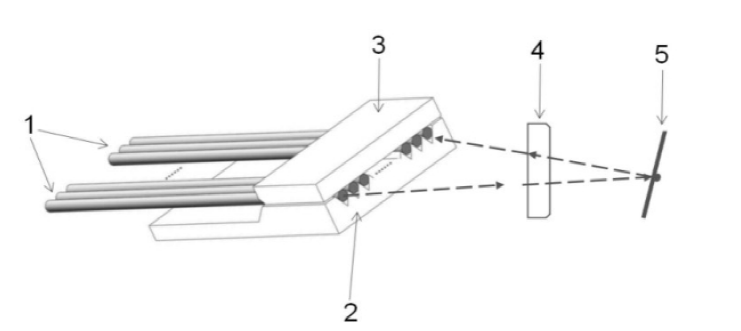

圖2 高一致性光纖光開關核心結構示意圖

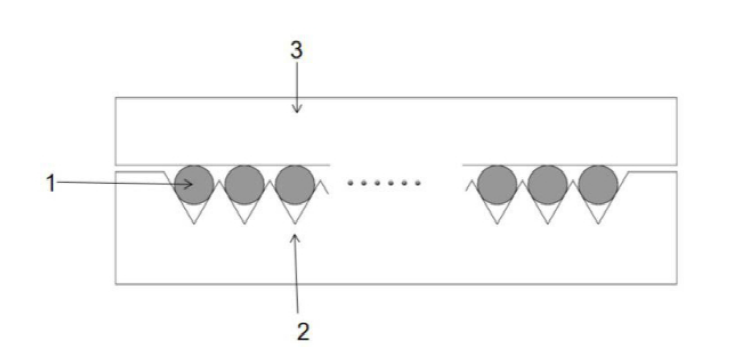

 圖3 高一致性光纖光開關裝配細節示意圖

三、高一致性光纖光開關的工作原理與性能優勢

1.光路切換原理

該光開關的工作流程可分為四個步驟，全程實現光信號的精準傳輸：

①輸入光信號通過N根光纖中的一根（輸入光纖）入射到準直透鏡；

②光纖出射的光信號為發散光，準直透鏡將其轉換為平行光（準直光），避免光信號在傳輸過程中擴散；

③準直光入射到反射轉鏡表面，轉鏡根據預設角度反射光信號，改變光路方向；

④反射后的平行光重新進入準直透鏡，透鏡將其聚焦到N根光纖中的指定一根（輸出光纖），完成光路切換。

通過調節反射轉鏡的角度，可靈活實現“一入多出”或“多入一出”的光路切換需求，且由于光纖位置固定，每次切換的精度與穩定性都能保持一致。

2.核心性能優勢：一致性與可靠性雙達標

基于精準的結構設計，該產品在性能上實現了三大突破，完全適配批量應用場景：

4.      生產與使用一致性高：光纖位置由定位板精準控制，每臺設備的轉鏡驅動參數、光路切換角度無需單獨調試，批量生產效率提升30%以上，同時降低了客戶的后期維護成本；

5.      插入損耗穩定：光纖端面拋光+增透膜設計，配合準直透鏡的精準聚焦，各通道插入損耗波動范圍控制在±0.2dB內，遠優于傳統產品±0.5dB的標準；

6.      串?dāng)_與偏振相關損耗可控：獨立的光纖定位槽確保光纖間距統一，通道間串?dāng)_可控制在-60dB以下（傳統產品多為-50dB）；偏振相關損耗穩定在0.1dB以內，避免因偏振方向?qū)е碌男盘柌▌印?/span>

四、廣西科毅光通信的產品應用與服務支持

作為光開關領域的專業廠商，廣西科毅光通信不僅將高一致性光纖光開關技術落地為成熟產品，更針對不同行業場景提供定制化解決方案：

7.      光纖網絡領域：為數據中心、通信基站提供高帶寬光開關，支持100G/200G光信號切換，滿足高密度組網需求；

8.      光纖傳感領域：為石油勘探、電力監測系統提供低損耗光開關，適配多監測點的信號輪詢采集，確保數據準確性；

9.      光測試儀器領域：為實驗室、生產檢測場景提供小型化光開關，搭配MEMS反射轉鏡，實現高頻次、高精度的光路切換。

若想了解更多高一致性光纖光開關的技術參數、應用案例，或需要定制化解決方案，可訪問廣西科毅光通信官網（www.m.xiaohuo199.com），也可通過官網聯系方式咨詢技術團隊——我們將以專業的產品與服務，為您的光纖系統提供穩定可靠的光路切換支持。
