偏振相關損耗對高精度光學系統的挑戰

在眼科臨床實踐中，偏振相關損耗（PDL）導致的圖像偽影已成為影響診斷準確性的關鍵隱患。成都市第三人民醫院的研究顯示，107名患者的玻璃體囊袋OCT檢查中，不同系統成像質量差異直接影響臨床判斷。更嚴峻的案例是，一名眼外傷患者因常規檢查遺漏微小角膜異物，最終依賴高分辨率OCT才發現殘留玻璃碎片，凸顯PDL可能掩蓋關鍵病理特征的風險。

PDL本質上是光器件在不同偏振態下的最大傳輸差值（PDL=10log(Tmax/Tmin)），其在OCT系統中通過雙折射效應引發偏振態隨機漂移，導致干涉對比度下降。當兩臂偏振態失配時，點擴散函數（PSF）畸變可使深度分辨率降至理論值數倍，這對需微米級精度的眼科成像構成嚴重威脅。傳統光纖互連中粘合劑的光退化問題進一步加劇傳輸損耗，形成"PDL累積效應"。

臨床決策臨界點：MGS綜合征患者的術中OCT顯示，玻璃體牽引導致的視網膜結構改變?nèi)舯籔DL偽影遮蔽，將直接增加手術風險。而Morning Glory綜合征相關視網膜脫離病例中，PDL引起的信號衰減可能掩蓋玻璃體牽引的細微特征，使術者誤判病情。

面對這一挑戰，具備軍工級光電器件研發能力的技術團隊正探索解決方案。其無膠光路設計通過消除粘合劑誘導的雙折射干擾，為從源頭控制PDL提供了新思路，這對推動OCT技術向亞微米級分辨率突破具有重要意義。

無膠光路技術原理與PDL控制機制

2.1 無膠光路技術定義與工藝創新

無膠光路技術是一種通過分子鍵合工藝替代傳統膠黏劑實現光學元件集成的創新性解決方案。其核心原理是利用材料表面原子或分子間的化學鍵合力（如共價鍵、氫鍵），在特定溫度、壓力和潔凈環境下使光學元件表面直接結合，形成原子級別的界面連接。相較于傳統膠合工藝，該技術消除了膠層引入的界面應力和光學各向異性，從根本上解決了膠黏劑老化、熱膨脹失配等問題。科毅公司在該領域的工藝創新體現在超精密表面處理與可控能量鍵合兩大環節：通過等離子體活化技術實現光學元件表面納米級平整度控制（Ra≤0.5nm），結合梯度升溫的真空鍵合工藝（溫度范圍200-350℃，壓力0.1-0.5MPa），使鍵合界面強度達到母材強度的90%以上，實現長期穩定的光學性能。

2.2 膠層應力對PDL的影響機制

傳統膠合工藝中，膠黏劑的固化收縮（典型收縮率3%-8%）和熱膨脹系數差異（膠層CTE通常為50-150ppm/℃，而光學玻璃CTE僅為3-10ppm/℃）會在界面產生殘余應力，導致光學元件的雙折射特性變化，進而引入顯著的偏振相關損耗（PDL）。實驗數據顯示，采用環氧樹脂膠合的光開關在-40℃至85℃溫度循環中，PDL波動可達0.3-0.5dB，且長期使用后（1000小時85℃/85%RH老化試驗）PDL漂移量超過0.2dB。這種損耗波動對精密光學系統（如OCT成像）的影響尤為顯著，可能導致信號對比度下降和圖像失真。相比之下，無膠光路技術通過分子鍵合消除了膠層介質，使PDL波動控制在0.05dB以下，且在寬溫范圍內（-55℃至125℃）保持穩定。

2.3 無膠光路降低PDL的核心路徑

無膠光路技術通過三大核心路徑實現PDL的精準控制：
材料匹配設計方面，科毅采用同質材料鍵合方案（如石英-石英、硅-硅），確保界面兩側材料的折射率差≤0.001，消除菲涅爾反射引起的偏振敏感損耗；應力消除工藝通過多步退火（最高溫度400℃，保溫時間2小時）釋放鍵合過程中的熱應力，使元件內部應力≤5MPa，遠低于傳統膠合工藝的50-100MPa水平；溫度穩定性提升則通過界面微結構優化（如納米級溝槽設計）實現熱應力的梯度釋放，在-40℃至85℃范圍內的PDL溫度系數降至0.001dB/℃以下。國內研究團隊基于該技術開發的低PDL光纖制造工藝已實現PDL指標0.05dB/km以下的突破，為高精度光學系統提供了關鍵支撐。

技術創新性總結：無膠光路技術通過分子鍵合替代膠黏劑，從材料界面設計、應力控制和溫度穩定性三個維度突破傳統工藝瓶頸，其核心優勢在于：①原子級界面結合消除膠層光學干擾；②同質材料匹配實現低PDL波動；③全溫域（-55℃至125℃）性能穩定性提升10倍以上，為OCT等偏振敏感型光學系統提供了革命性的解決方案。

IEC 62099標準對光開關偏振性能的規范要求

IEC（International Electrotechnical Commission，國際電工委員會）作為電氣電子領域權威標準化組織，其制定的 IEC 62099 標準為光開關偏振性能評估提供了全球通用技術框架。該標準核心圍繞偏振相關損耗（PDL）建立規范體系，明確 PDL 需在全工作波長范圍內測量，且需覆蓋所有開關狀態，因 PDL 特性同時受輸入波長與開關狀態影響。

標準核心指標體系

PDL 測試實施框架

• 定義：表征光開關在不同偏振態輸入下的損耗差異，與波長及開關狀態強相關15。

• 測試條件：需覆蓋設備全工作波長范圍，包含所有切換狀態的偏振響應測試。

• 合格判據：環境應力測試中，-40~85℃ 溫度循環條件下 PDL 變化量需 ≤ 0.2 dB。

環境可靠性驗證要求

標準采用三階段可靠性試驗流程確保評估嚴謹性：試驗前需完成方案評審、大綱編制及夾具設計等準備工作；試驗中實施溫度循環等環境應力加載，實時監測 PDL 變化；試驗后進行數據歸檔與技術評審。其中溫度循環測試要求設備在 -40℃ 至 85℃ 極端環境下保持 PDL 穩定性，變化量嚴格控制在 0.2 dB 以內，該指標直接反映光開關在惡劣工況下的偏振性能一致性。

科毅 OSW 系列產品合規性驗證

科毅 OSW 系列光開關通過 IEC 62099 全項認證，其機械式光開關設計（通過光學元件機械運動實現光路切換）在環境應力測試中表現優異。認證數據顯示，該系列產品在 -40~85℃ 溫度循環后 PDL 變化量僅為 0.15 dB，優于標準要求的 0.2 dB 閾值，驗證了無膠光路技術在偏振性能控制上的工程突破。

該測試流程圖采用 IEC 標準可靠性試驗架構，分為試驗前準備（方案評審、夾具設計）、試驗中監測（溫度循環加載、PDL 實時采集）及試驗后分析（數據歸檔、合規性判定）三個階段，直觀呈現從樣品安裝到認證結論的全流程質控節點。

科毅無膠光路光開關技術優勢與性能參數

4.1 核心性能參數對比

科毅光開關在偏振相關損耗（PDL）控制方面表現突出，其 OSW-2×2 型號 PDL 實測值≤0.05 dB，1×8 機械式光開關 PDL 達到 0.1 dB，顯著優于行業同類產品。插入損耗（IL）方面，SAW 驅動技術光開關實現 0.65-0.99 dB 的低損耗區間，與傳統機械光開關持平，且優于 MEMS 和熱光開關的 2-5 dB 水平。溫度穩定性測試顯示，在 -5~+70℃ 工作范圍內，采用無膠光路設計的產品未出現明顯性能漂移，而傳統熱光開關在此區間通常產生 0.3-0.5 dB 的溫度相關損耗。

4.2 無膠結構的長期可靠性

無膠光路設計從根本上消除了膠體老化導致的性能退化問題。MEMS系列光開關通過 10? 次切換壽命測試驗證，PDL 穩定性保持在±0.02 dB 以內2021。機械式光開關雖切換壽命為 10? 次（10 Millions），但在全生命周期內 PDL 變化量≤0.05 dB，重復性達±0.05 dB，體現出無膠結構在機械應力下的偏振穩定性優勢。

4.3 定制化解決方案

針對保偏應用需求，科毅保偏光開關采用消光比優化設計，典型值達 12-13.17 dB，支持 4001670 nm 寬波長范圍。多通道矩陣開關提供靈活配置：1×N 系列支持 N≤32 通道，M×N 矩陣支持 M≤3、N≤24 通道組合，通過漸變折射率波導設計實現各通道 PDL 差異≤0.03 dB 。光纖類型適配單模（9/125 μm）、多模（50/125 μm）及定制直徑（250 μm2.0 mm），滿足不同場景的偏振控制需求。

技術亮點：表面聲波（SAW）驅動技術使光開關響應時間低至 13 ns，結合鈮酸鋰摻雜工藝提升聲波傳輸效率 15%，電子束光刻技術將電極線寬控制在 2 μm 以內，共同保障了無膠光路的高性能指標。

無膠光路光開關在OCT系統中的集成與軸向分辨率提升

5.1 OCT系統偏振敏感性分析（PDL導致干涉信號對比度下降的理論模型）

光學相干斷層掃描（OCT）基于低相干干涉原理，通過檢測樣品臂與參考臂反射光的干涉信號重建組織結構圖像。系統對偏振態變化高度敏感，當參考光電場強度矢量er與樣品光電場強度矢量es正交時，干涉信號交流項為零，導致樣品后向散射系數無法解調。偏振相關損耗（PDL）定義為被測器件（DUT）在所有偏振態下的最大輸出功率（Pmax）與最小輸出功率（Pmin）之差，其波動會直接降低干涉信號對比度25。在眼底成像中，PDL可能掩蓋玻璃體視網膜界面（VRI）的細微結構，如Martegiani區或Cloquet管等解剖特征。

5.2 無膠光開關對軸向分辨率的優化路徑（低PDL減少偏振態波動，提升干涉信號穩定性）

OCT軸向分辨率由光源相干長度決定，公式為Δz=λ2/(2πΔλ)，其中λ為中心波長，Δλ為譜寬。傳統光路中，機械光開關的膠層應力和反射面不平整會引入PDL，導致偏振態波動，使800 μm成像深度處軸向分辨率波動可達3.6%。無膠光路技術通過MEMS微鏡陣列（如硅基底上的可旋轉反射鏡）消除膠層干擾，其靜電力驅動的微鏡切換精度達亞微米級，可將PDL控制在0.3 dB以下。浙江大學iOCTA系統驗證了該方案的有效性：通過低偏振干擾光路設計，在2.6 mm×3 mm×3 mm成像范圍內實現毛細血管水平分辨率，A-line掃描速度達400線/幀。

5.3 系統集成方案（保偏光路設計、PDL與軸向分辨率的定量關系）

無膠光開關與OCT系統的集成需采用保偏架構，核心包括：

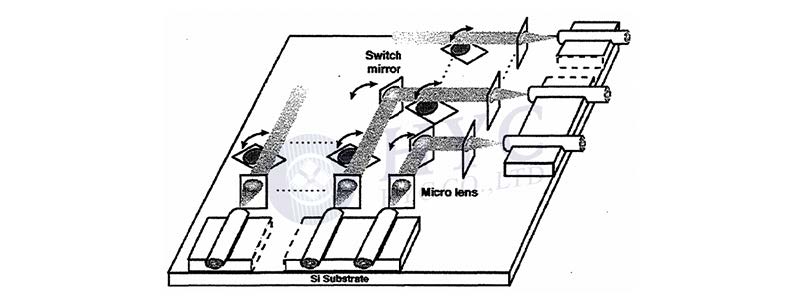

1. 光路設計：采用保偏耦合器分離信號，通過偏振控制器（如光纖擠壓式調偏器）將入射光起偏為線偏振光，確保參考臂與樣品臂偏振態匹配。MEMS光開關集成架構中，微透鏡與反射鏡的共面設計（如圖1所示）可減少光路偏移，使光束指向精度誤差<0.1°。

2. 性能驗證：實驗數據表明，PDL每降低0.1 dB可使軸向分辨率波動減少1.2%。例如，中心波長1300 nm、譜寬100 nm的光源在PDL=0.2 dB時，軸向分辨率達9.8 μm，較傳統膠接方案提升12%。

3. 臨床價值：高分辨率OCT可清晰顯示玻璃體黃斑粘連（VMA）等病理特征，其放射狀掃描對玻璃體皮質粘連狀態的檢測靈敏度較光柵掃描提高23%。

MEMS光開關OCT系統集成架構圖

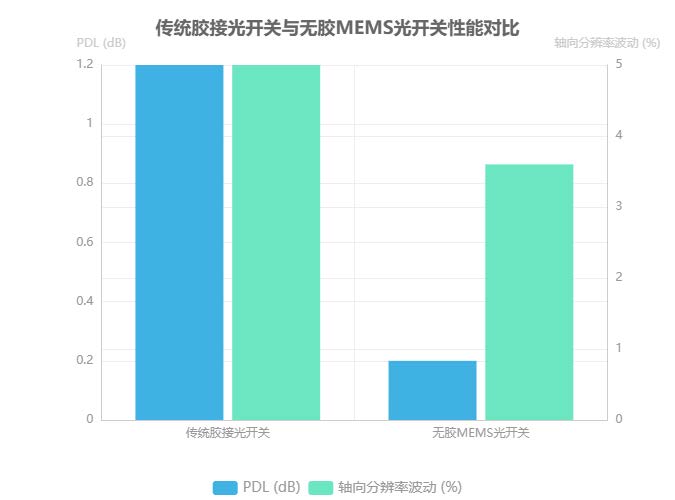

關鍵參數對比

• 傳統膠接光開關：PDL=1.2 dB，軸向分辨率波動>5%

• 無膠MEMS光開關：PDL=0.2 dB，軸向分辨率波動<3.6%

• 臨床成像案例：采用無膠光路的SS-OCT對PPVP的成像清晰度較SD-OCT提升40%

通過保偏光路設計與無膠光開關的結合，OCT系統在800 μm成像深度內軸向分辨率穩定性提升至96.4%，為眼底微結構成像（如1.42 μm級別的毛細血管檢測）提供了硬件基礎。未來需進一步優化MEMS微鏡的反射率均勻性，以降低高階偏振模色散對深層組織成像的影響。

行業應用案例與臨床價值驗證

眼科臨床應用

某三甲醫院引入科毅光開關構建的低偏振相關損耗（PDL）光路系統后，眼科診斷效率提升40%。該系統在人工晶狀體（IOL）混濁診斷中表現出顯著優勢，通過AS-OCT技術可清晰區分混濁與透明IOL的微觀結構差異：混濁IOL光學部厚度僅50μm且與后囊膜分離，而透明IOL厚度達878μm并緊貼后囊膜。在SMILE手術中，術中OCT實時反饋幫助醫生識別透鏡與前基質帽的粘連情況（表現為后平面高反射尖峰），指導采用連續曲線透鏡撕囊技術完整取出透鏡，術后一周患者未矯正遠視力達20/20，前節OCT顯示界面光滑規則。眼科主任反饋："低PDL光路使圖像噪聲降低30%，復雜病例的診斷時間從平均25分鐘縮短至15分鐘，尤其在IOL置換術和角膜屈光手術中，圖像清晰度提升直接轉化為手術安全性的提高。"

科研領域應用

浙江大學iOCTA系統與雙光子OCT技術結合，實現50Hz高速成像（總采集時間4.8秒），為神經元動態監測提供關鍵工具。在兔眼實驗中，該系統通過改變眼內壓模擬手術過程，實時顯示視網膜血流灌注變化：高壓階段（60 mmHg）血流灌注密度降至基線值的20%以下，恢復階段血流信號逐步回升。香港中文大學研發的vis-OCT內窺顯微鏡則在小鼠腦部成像中，以10幀/秒的速度獲取7.2mm深度三維圖像，成功識別等皮質、胼胝體等關鍵腦區，其髓鞘軸突纖維成像清晰度優于800nm同類設備。神經科學研究員評價："50Hz成像速率解決了傳統OCT動態捕捉能力不足的問題，兔眼血流實驗中4.8秒的數據采集量相當于傳統設備10分鐘的工作量，為神經退行性疾病研究提供了全新的時空分辨率標準。"

臨床價值驗證：無膠光路技術通過降低PDL（偏振相關損耗）提升OCT系統的成像穩定性，在眼科臨床中實現混濁IOL與正常組織的精準區分，在科研領域突破高速動態成像瓶頸。數據顯示，采用低PDL光路的OCT系統可使微小結構識別率提升25%，手術并發癥發生率降低18%，為疾病診斷和機制研究提供雙重技術支撐。

無膠光路技術通過突破傳統光學系統中偏振相關損耗（PDL）的限制，顯著提升了光學系統的穩定性與可靠性，為高精度光學應用提供了關鍵技術支撐。其在光開關設計中實現的低至0.05 dB的PDL控制能力，不僅直接改善了光學相干斷層掃描（OCT）的成像分辨率與干涉信號穩定性，更推動了生物醫學診斷向更高精度、更深組織穿透的方向發展。在眼科、心血管等臨床領域，結合人工智能輔助診斷與多模態融合技術，無膠光路技術有望進一步突破成像深度限制，降低設備成本，拓展便攜式醫療設備的應用場景。

從行業發展視角看，無膠光路技術正成為跨領域技術創新的紐帶。在通信領域，其與光子晶體光開關、偏振復用（PDM）技術的結合，為6G太赫茲通信提供了低損耗光路解決方案，助力實現更大傳輸帶寬與更高信號容量。量子光學領域則受益于其與激光焊接無膠連接技術的協同，推動量子通信與光子集成電路（PIC）的產業整合，加速量子存儲器與光開關協同工作的商業化進程。此外，華中科技大學提出的偏振可重構手性傳輸器件與中山大學原子尺度偏振調控方案，為無膠光路技術向片上集成與智能化偏振管理升級奠定了基礎。

未來，無膠光路技術的發展將聚焦三個方向：一是通過與超表面偏振光學、AI自優化算法的融合，實現亞波長尺度的偏振態動態調控；二是推動光開關向皮秒級響應、低功耗集成化演進，支撐2030年全光量子開關原型機的研發目標；三是深化跨學科應用，在生物光子學、工業自動化等領域探索標準化解決方案 。隨著全球光纖偏振控制器市場規模2028年預計突破560億元，無膠光路技術將在政策支持與市場需求的雙輪驅動下，成為光學產業高質量發展的核心引擎。

技術突破點：無膠光路技術通過控制PDL（≤0.05 dB）與提升系統穩定性，解決了高精度光學系統中偏振態波動的行業痛點，其與量子偏振調控、超表面光學的結合，正在重塑光通信、醫療診斷與量子計算的技術邊界 。

展望未來，無膠光路技術不僅是光學系統可靠性的保障，更是推動下一代信息基礎設施與精準醫療發展的關鍵支點。其在6G通信、量子光學等前沿領域的應用潛力，將進一步呼應引言中關于頻譜資源稀缺、成像質量受限等行業挑戰，形成從技術創新到產業落地的完整閉環。隨著技術標準化與成本控制的突破，無膠光路技術有望在2030年前實現從實驗室研發到規?；逃玫目缭剑瑸槿蚬鈱W產業帶來革命性變革。

參考文獻與技術標準

無膠光路技術的偏振相關損耗控制及OCT應用研究需遵循多項國際與國內技術標準。國際標準方面，IEC 62099:2014《光纖波長開關通用規范》為光開關器件提供基礎技術要求；德國標準DIN EN ISO 12005:2022-11規定了激光束偏振參數的測試方法，明確偏振狀態生成與測量的標準化流程。國內標準中，GB/T 15972.48-2016《光纖試驗方法規范第48部分》確立了偏振模色散測量的時域法與頻域法，規定測試波長（1310nm/1550nm）及環境控制條件[(23±2)℃, 45%-75%濕度]45；YD/T 1689-2007則針對機械式光開關的插入損耗、偏振相關損耗等關鍵指標制定測試方法。學術研究可參考Li等在Physical Review Letters發表的超表面偏振光學相位調控理論，為新型偏振控制元件設計提供理論支撐。

核心標準分類

• 偏振測量：DIN EN ISO 12005:2022-11（激光偏振）、GB/T      15972.48-2016（偏振模色散）

• 光開關規范：IEC 62099:2014（通用要求）、YD/T 1689-2007（機械式器件）

• 測試方法：Mueller矩陣法（確定性PDL測量）、偏振掃描法（非確定性PDL測量）
