走進現代數據中心，你會發現最昂貴的不是服務器，而是將它們連接起來的網絡。傳統的電交換網絡，就像一座繁忙的多層立交橋，數據包需要不斷上下橋（電-光-電轉換），經過多個路口（交換節點），才能到達對面。這個過程消耗了大量電力，也累積了可觀的延遲。

有沒有可能，在需要通信的服務器之間，直接鋪設一條“光學的專屬高速直道”呢？這個設想的核心，就是大規模、可重構的光開關陣列。它被視為突破數據中心網絡“能耗墻”和“帶寬墻”的關鍵技術之一。而在眾多技術路線中，基于硅基MZI的光開關陣列，正因其與CMOS工藝的天然親和力，展現出強大的競爭力。

(一)從“開關單元”到“交換矩陣”：拓?fù)涞乃囆g(shù)

單個2×2光開關，只能完成最基本的交叉連接功能。要構建一個能將N個輸入端口靈活連接到N個輸出端口的交換矩陣，就需要將大量開關單元像搭積木一樣，按照特定的“圖紙”互連起來。這張“圖紙”，就是網絡拓?fù)洹?/span>

拓?fù)浣Y(jié)構的選擇，是一場深刻的權衡。我們既希望這個矩陣是“無阻塞”的（即任何時刻，任意輸入和輸出之間的連接請求都能被滿足），又希望它使用的開關單元數量盡可能少（降低成本、損耗和功耗），同時還希望信號穿過矩陣的路徑長度盡量均勻（便于系統管理）。

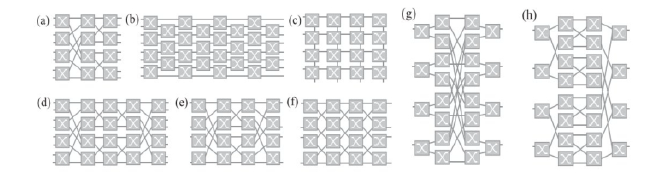

常用光開關陣列拓?fù)浣Y(jié)構示意圖

在研究和實踐中，Bene?拓?fù)?/span>結構因其出色的綜合性能而備受青睞。它用大約N*log?N個2x2單元，就能構建一個嚴格無阻塞的網絡。例如，一個16x16的嚴格無阻塞開關陣列，只需要56個核心開關單元，分7級排列。這種遞歸、對稱的結構，不僅控制邏輯相對規整，也更適合在硅光芯片上布局布線。

(二)性能的標尺：陣列規模放大時的挑戰

當我們將實驗室里成功的單元器件，擴展成包含數十上百個單元的陣列時，一系列系統級挑戰便浮現出來：

1. 損耗累積：光信號每經過一個開關單元、一段彎曲波導、一個交叉點，都會有微小的損耗。在16x16乃至更大規模的陣列中，這些損耗疊加起來可能變得非?？捎^。我們實驗中的16x16無校準陣列，其單片附加損耗約為4-6dB，這包括了所有單元和連接波導的貢獻。

2. 串?dāng)_疊加：串?dāng)_就像通話時的背景噪音。在陣列中，一個通道的信號可能通過多種途徑泄漏到另一個不相關的通道。規模越大，這種非故意耦合的路徑就越復雜，管理串?dāng)_的難度呈指數上升。因此，每個單元自身極低的串?dāng)_（如優于-30dB）是構建大規模陣列的絕對前提。

3. 控制與功耗：一個16x16陣列可能有近60個獨立的加熱電極需要驅動。如果每個單元都需要不同的校準電壓，驅動電路將異常復雜。這正是我們之前強調“無校準”單元價值的所在——它使得我們可以用統一的標準電壓驅動所有處于相同狀態的開關，極大簡化了外圍電路和控制系統，并顯著降低了維持網絡狀態的總功耗。

(三)封裝的重量：從裸芯片到可用模塊

一顆在顯微鏡下看起來精美無比的硅光芯片，如果沒有合適的“包裝”，是無法在現實的數據中心環境中工作的。封裝，是實現產品化的“臨門一腳”，也常常是成本的主要部分。

對于光開關陣列，封裝需要同時解決三大連接問題：

• 光連接：如何將數十根光纖高精度、高可靠地對準到芯片上微米級的光柵耦合器或端面？這需要精密的微裝配技術和穩定的封裝結構。

• 電連接：如何將芯片上數十個甚至上百個微小的電極焊盤，引出到外部的驅動電路板上？傳統的金絲鍵合仍是主流，但對于更高密度、更高頻率的需求，倒裝焊等先進互聯技術是未來方向。

• 熱管理與保護：如何散發芯片工作時產生的熱量？如何保護脆弱的硅波導和納米結構免受塵埃、濕氣、機械應力的損害？這需要綜合的材料選擇和結構設計。

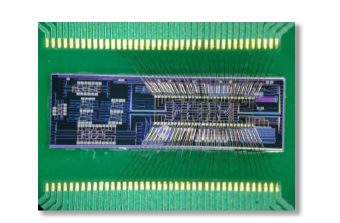

16×16 MZI光開關陣列電學封裝后的實物顯微鏡圖

(四)在數據中心中的想象：不止于替代

光交換陣列在數據中心的應用，遠不止是簡單地“一對一”替換電交換機。它帶來了新的網絡架構可能性：

• 動態帶寬分配：在機器學習訓練等場景中，不同計算節點組之間的通信模式會劇烈變化。光交換陣列可以分鐘甚至秒級地重構光連接拓?fù)?，讓網絡資源緊貼應用需求，最大化集群利用率。

• 突破機架邊界：可以構建跨機架的“光背板”，讓物理上分散的服務器、GPU、存儲池在邏輯上宛如一臺巨大的計算機，這對于超算和AI訓練至關重要。

• 降低網絡層級：通過引入大規模光交叉連接，有可能簡化傳統多層（葉-脊-核心）的網絡架構，降低端到端延遲和設備成本。

當然，前路仍有挑戰。規模與損耗/串?dāng)_的平衡、智能化的控制調度軟件、與現有SDN體系的融合、最終的成本競爭力，都是需要產學研用協同攻克的課題。

在廣西科毅光通信，我們看待光交換陣列，不僅是一個器件，更是一個系統級解決方案的起點。我們從單元性能、陣列架構、封裝可行性等多個維度進行綜合評估，致力于為客戶提供既有技術前瞻性，又具備工程落地潛力的互聯方案。我們相信，當光交換的“矩陣”點亮數據中心的那一刻，網絡的形態將被重新定義。
