光通信時代，光開關的核心需求與技術演進

隨著現代光通信技術與密集波分復用（DWDM）技術的迅猛發展，光網絡對信號傳輸?shù)撵`活性、穩定性和高效性提出了更高要求。作為光通信系統中的核心器件，光開關承擔著光路切換、信號上下路的關鍵作用，其性能直接影響整個光網絡的傳輸質量與運行效率。在數據中心互聯、5G基站前傳/回傳、骨干網建設等場景中，傳統機械光開關和微機電系統MEMS光開關因存在移動部件，面臨著穩定性不足、開關速度慢、集成度低等瓶頸，已難以滿足高密度、高速率的通信需求。

廣西科毅光通信科技有限公司（官網：www.m.xiaohuo199.com）深耕光通信器件領域，聚焦于高性能光開關的研發與生產。針對傳統光開關“一對一”通信的局限性，我們基于平面光波線路（PLC）技術，成功研發出新型波導矩陣光開關，實現了一對多、多對多的靈活通信方式，其低插入損耗、快速響應、高穩定性的優勢，為光網絡升級提供了核心支撐。本文將詳細解析該新型波導矩陣光開關的設計原理、結構創新與技術優勢，帶您深入了解光開關技術的前沿突破。

一、核心設計理念：突破傳統，實現多路靈活通信

傳統矩陣光開關多為空分型開關，缺乏共享通信媒體，物理線路相互獨立，僅能實現一對一的信號傳輸。這意味著當一個用戶接收信息時，其他用戶無法同時獲取同一信號，嚴重制約了信息傳遞的及時性與靈活性。在數據共享、多路信號分發等場景中，這種局限性尤為突出。

為解決這一痛點，科毅光通信的研發團隊以馬赫-曾德爾干涉儀（MZI）為核心，創新設計了兩種功能差異化的開關單元，通過矩陣網絡組合實現1:k（k>1）的多路連接功能，徹底打破了傳統光開關的通信限制。該設計的核心邏輯在于利用MZI的功率分配特性，結合熱光效應實現相位調控，讓單個輸入信號可靈活分配至多個輸出端口，或多個輸入信號按需切換至同一輸出端口，真正實現一對多、多對多的高效通信。

二、關鍵結構解析：MZI單元與Banyan網絡的創新組合

2.1MZI基本單元結構與工作原理

新型波導矩陣光開關的核心單元為優化設計的馬赫-曾德爾干涉儀（MZI），其基本結構如圖1所示，主要由兩個3dB耦合器和兩條等長的波導臂組成，其中一條波導臂表面蒸鍍金屬薄膜作為加熱器。

MZI的工作原理基于熱光效應與光的干涉特性：當光信號從輸入端進入第一個3dB耦合器后，功率被均勻分配至兩條波導臂。通過對加熱器加電，可改變對應波導臂的折射率，進而使兩臂傳輸?shù)墓庑盘柈a(chǎn)生相位差（相位差公式：Δφ=2π/λ?Δn?L，其中λ為真空中波長，Δn為折射率變化，L為加熱器長度）。

根據相位差的不同，輸出端可實現兩種核心功能：

1.      光開關a：當加電后相位差Δφ=π時，光信號從與輸入端口同側的輸出端（1'）輸出，實現信號的直接切換；

2.      光開關b：當加電后相位差Δφ=π/2時，光信號功率被平均分配至兩個輸出端（1'和2'），實現信號的多路分發。

這種雙功能MZI單元的設計，為后續矩陣光開關的多路連接能力奠定了基礎，也是科毅光通信新型波導矩陣光開關的核心技術亮點之一。

2.22×2多端口輸出光開關結構設計

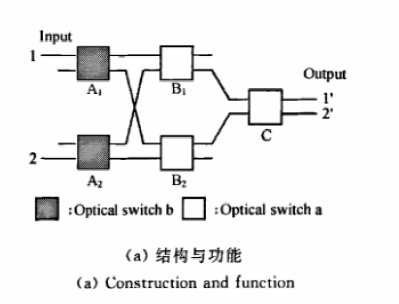

基于光開關a和光開關b的組合，我們設計了2×2多端口輸出光開關，其結構與功能如圖3所示。該開關的核心優勢在于輸入信號的多維度輸出選擇：單個輸入信號可實現三種輸出模式——全功率從1'輸出、全功率從2'輸出、功率均分從1'和2'同時輸出；當兩個輸入端均有信號時，單個輸出端口可靈活選擇任一輸入信號，徹底解決了傳統2×2光開關“一對一”的傳輸限制。

與普通2×2光開關相比，科毅光通信的2×2多端口光開關在信號分配靈活性上實現了質的飛躍。普通光開關僅能實現固定的光路切換，而新型開關通過MZI單元的協同控制，可讓多個輸出端口同時獲取同一輸入信號，避免了多端口對同一信號的競爭，大幅提升了信號傳輸?shù)男逝c靈活性。

2.34×4多端口輸出光開關與Banyan網絡優勢

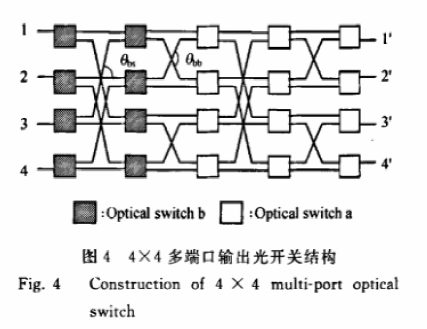

為滿足更大規模的多路通信需求，我們將MZI單元進一步拓展為4×4多端口輸出光開關，結構如圖4所示。

該開關采用蝶形交叉連接的Banyan網絡結構，相較于傳統Crossbar結構，具有兩大核心優勢：

1.損耗一致性更優：Banyan網絡僅存在兩種交叉形式（斜波導與直波導交叉、兩反方向斜波導交叉），通過合理設計交叉角度（θ_bs=30°），可將交叉損耗控制在0.1dB以下，大幅降低 系統插入損耗；

2.集成度更高：Banyan網絡以更少的聯接級數實現信號調度，在縮小器件體積的同時，保證了開關的嚴格無阻塞特性，任一輸入信號可靈活切換至任一輸出端口，且支持多端口同時輸出。

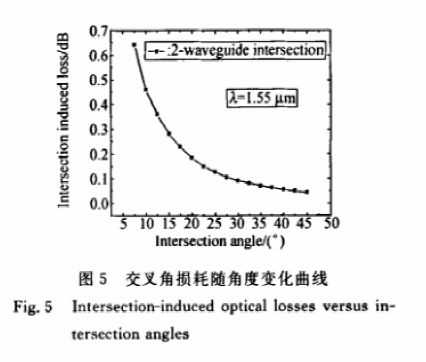

通過OptiBPM軟件仿真，我們驗證了交叉角度對損耗的影響：當交叉角大于30°時，交叉損耗小于0.1dB，完全滿足光網絡對低損耗的要求（仿真曲線如圖5所示）。這種結構設計讓4×4光開關在保持高性能的同時，具備了小型化、高集成度的特點，可適應不同場景的安裝需求。

三、技術優勢：PLC技術與SiO?波導的完美結合

新型波導矩陣光開關的卓越性能，離不開平面光波線路（PLC）技術與硅基SiO?波導材料的深度融合。作為行業領先的光通信器件供應商，科毅光通信在技術選型上充分考慮了性能、成本與兼容性，最終確定以PLC技術為核心，SiO?為波導材料，其優勢主要體現在以下方面：

3.1穩定性更強，無移動部件磨損

PLC技術利用波導材料的物理效應（熱光效應）實現光路切換，無需任何移動部件，從根本上解決了傳統機械光開關和MEMS光開關的磨損問題。在長期運行過程中，器件穩定性更高，使用壽命更長，可適應數據中心、骨干網等場景的7×24小時連續運行需求。

3.2傳輸損耗低，兼容性優異

硅基SiO?波導材料與現有半導體工藝兼容性好，可實現大規模量產，有效控制生產成本。同時，SiO?波導的傳輸損耗極低（商業標準為0.1dB/cm），配合優化的Banyan網絡結構，讓2×2光開關插入損耗低至2.25dB，4×4光開關平均插入損耗僅4.3dB，遠優于行業平均水平。

3.3開關速度快，響應及時

通過優化MZI單元的加熱器設計（鈦金屬薄膜，長3.3mm，寬20μm），新型波導矩陣光開關的響應時間小于1ms，可快速完成光路切換，滿足高速光網絡的信號調度需求。在突發數據傳輸、動態光路調整等場景中，能夠精準、及時地響應控制指令。

3.4集成度高，體積小巧

基于PLC技術的集成化設計，讓2×2、4×4光開關的體積大幅縮?。∕ZI單元長度僅12mm），更便于密集部署。在數據中心等空間受限的場景中，可有效節省安裝空間，降低系統部署成本。

科毅光通信的新型波導矩陣光開關，通過MZI單元的創新設計與Banyan網絡的結構優化，成功突破了傳統光開關的通信限制，實現了一對多、多對多的靈活傳輸。PLC技術與SiO?波導材料的結合，讓產品在穩定性、損耗、速度等核心指標上表現卓越，為光網絡的高效運行提供了可靠保障。

在下一篇文章中，我們將詳細介紹該新型波導矩陣光開關的實驗制作過程、具體性能測試數據（插入損耗、串?dāng)_、功耗等）以及在各行業的實際應用場景，帶您全面了解產品的實戰能力。如果您想了解更多光開關產品信息或技術咨詢，歡迎訪問廣西科毅光通信官網我們將為您提供專業的解決方案 - 聯系我們。
